SF Symbols 动画完全指南
目录
- SF Symbols 动画概览
- 七种动画效果详解
- UIKit / Objective-C 实战
- 创建自定义动画符号
- 符号组件（Symbol Components）
- 兼容性与导出
- 最佳实践
- SF Symbols 7 新特性（WWDC 2025）
1. SF Symbols 动画概览
SF Symbols 5（随 iOS 17 / macOS Sonoma 推出）引入了一套完整的符号动画体系。相比之前静态的图像切换，新的动画 API 让符号本身"活"了起来——弹跳、脉冲、出现/消失、渐变替换，每种效果都由苹果精心调校，开发者无需手写关键帧动画
当然如果你想的话也可以在SF Symbol中自定义动画，然后导入到项目中
三大框架均支持：
| 框架 | 主要 API |
|---|---|
| UIKit | addSymbolEffect: / setSymbolImage:contentTransition: |
| AppKit | addSymbolEffect: / setSymbolImage:contentTransition: |
| SwiftUI | .symbolEffect() 修饰符 |
本文以 UIKit + Objective-C 为主
2. 七种动画效果详解
由于使用英文可以更好的表示意思，并且可以在代码中体现的清晰一些，这里主要使用英文来做主名字
SF Symbols 5 提供 7 种预设动画，按"行为类型"分为四类：
| 效果 | 行为类型 | 说明 |
|---|---|---|
| Bounce（弹跳） | 离散 | 触发后播放一次弹跳 |
| Pulse（脉冲） | 离散 / 无限 | 符号图层透明度脉动闪烁 |
| Variable Color（可变颜色） | 离散 / 无限 | 按图层顺序渐次点亮颜色 |
| Scale（缩放） | 无限 | 持续放大或缩小 |
| Appear（出现） | 过渡 / 无限 | 符号淡入 |
| Disappear（消失） | 过渡 / 无限 | 符号淡出 |
| Replace（替换） | 内容过渡 | 从一个符号动画切换到另一个 |
行为类型说明
- 离散（Discrete）：动画播放一次后自动结束，适合响应按钮点击等事件。
- 无限（Indefinite）：持续播放直到手动移除，适合表示"进行中"的状态。
- 过渡（Transition）：视图进入或离开层级时触发，分为两个空间（见第 3 节）。
- 内容过渡（Content Transition）：在同一 ImageView 中将符号 A 平滑切换为符号 B。
3. UIKit / Objective-C 实战
3.1 无限效果 —— Variable Color（可变颜色）
适合"正在连接 Wi-Fi""正在加载"等持续状态。
UIImageView *imageView = [[UIImageView alloc] initWithImage:[UIImage systemImageNamed:@"wifi.router"]];
// 添加可变颜色动画（迭代 + 反向）
[imageView addSymbolEffect:[NSSymbolVariableColorEffect effect].iterative.reversing];
// 同时叠加缩放效果
[imageView addSymbolEffect:[NSSymbolScaleEffect effectScalingUp]];
移除无限效果：
// 按类型移除
[imageView removeSymbolEffectOfType:[NSSymbolVariableColorEffect effect]];3.2 离散效果 —— Bounce（弹跳）
适合收到消息、完成操作等需要短暂吸引注意力的场景。
UIImageView *imageView = [[UIImageView alloc] initWithImage:[UIImage systemImageNamed:@"antenna.radiowaves.left.and.right"]];
// 弹跳两次
NSSymbolEffectOptions *options = [NSSymbolEffectOptions optionsWithRepeatCount:2];
[imageView addSymbolEffect:[NSSymbolBounceEffect effect] options:options animated:YES];
3.3 内容过渡 —— Replace（替换）
适合播放/暂停按钮、收藏/取消收藏等状态切换场景。
UIImageView *imageView = [[UIImageView alloc] initWithImage:[UIImage systemImageNamed:@"play.fill"]];
// 切换到暂停图标，使用 offUp 方向的替换动画
UIImage *pauseImage = [UIImage systemImageNamed:@"pause.fill"];
[imageView setSymbolImage:pauseImage
contentTransition:[[NSSymbolReplaceContentTransition effect] offUp]];
3.4 出现 / 消失 —— 无限行为
无限行为下，视图仍保留在视图层级中，布局不变，只是视觉上不可见。
UIImageView *moonView = [[UIImageView alloc] initWithImage:[UIImage systemImageNamed:@"moon.stars"]];
// 消失（视图依然占据布局空间）
[moonView addSymbolEffect:[NSSymbolDisappearEffect effect]];
// 重新出现
[moonView addSymbolEffect:[NSSymbolAppearEffect effect]];
3.5 出现 / 消失 —— 过渡行为（含完成回调）
过渡行为下，符号从视图层级真实移除，布局随之调整；可通过回调在动画结束后执行清理操作。
UIImageView *moonView = [[UIImageView alloc] initWithImage:[UIImage systemImageNamed:@"moon.stars"]];
[moonView addSymbolEffect:[NSSymbolDisappearEffect effect]
options:[NSSymbolEffectOptions options]
animated:YES
completionHandler:^(NSSymbolEffectCompletionContext *context) {
if (context.isFinished) {
// 动画播放完毕，从父视图移除
[context.sender removeFromSuperview];
}
}];两个空间的核心区别
- 无限行为 → 图像消失，视图仍在层级，布局不变
- 过渡行为 → 从层级中真实移除，周围视图重新布局
3.6 不带动画地设置效果
在某些场景（如页面刚出现时需要立即呈现"已缩放"状态）可以关闭动画：
// animated: NO 跳过过渡动画，直接呈现目标状态
[imageView addSymbolEffect:[NSSymbolDisappearEffect effect]
options:[NSSymbolEffectOptions options]
animated:NO];3.7 Variable Value（变量值）动画
通过改变 variableValue 来驱动符号内部的层级渲染，适合信号强度、音量等连续变化场景。
// 创建带变量值的符号（0.0 ~ 1.0）
UIImage *wifiImage = [UIImage systemImageNamed:@"wifi" variableValue:1.0 configuration:nil];
UIImageView *imageView = [[UIImageView alloc] initWithImage:wifiImage];
// 根据实时信号等级更新，系统自动插值动画
- (void)updateSignalLevel:(double)level {
UIImage *newImage = [UIImage systemImageNamed:@"wifi"
variableValue:level
configuration:nil];
[self.signalImageView setSymbolImage:newImage
contentTransition:[NSSymbolAutomaticContentTransition transition]];
}3.8 UIBarButtonItem 也能加动画
工具栏按钮同样支持符号动画 API，让操作栏更有生命感：
UIBarButtonItem *downloadItem = [[UIBarButtonItem alloc]
initWithImage:[UIImage systemImageNamed:@"arrow.down.circle"]
style:UIBarButtonItemStylePlain
target:self
action:@selector(startDownload)];
// 添加无限脉冲动画表示下载进行中
[downloadItem addSymbolEffect:[NSSymbolPulseEffect effect]];
// 下载完成后移除
[downloadItem removeSymbolEffectOfType:[NSSymbolPulseEffect effect]];4. 创建自定义动画符号
4.1 工作流概览

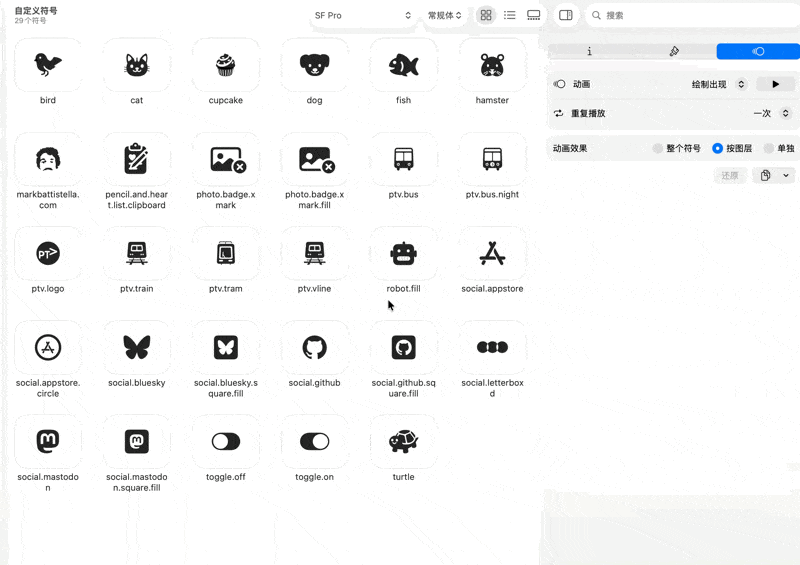

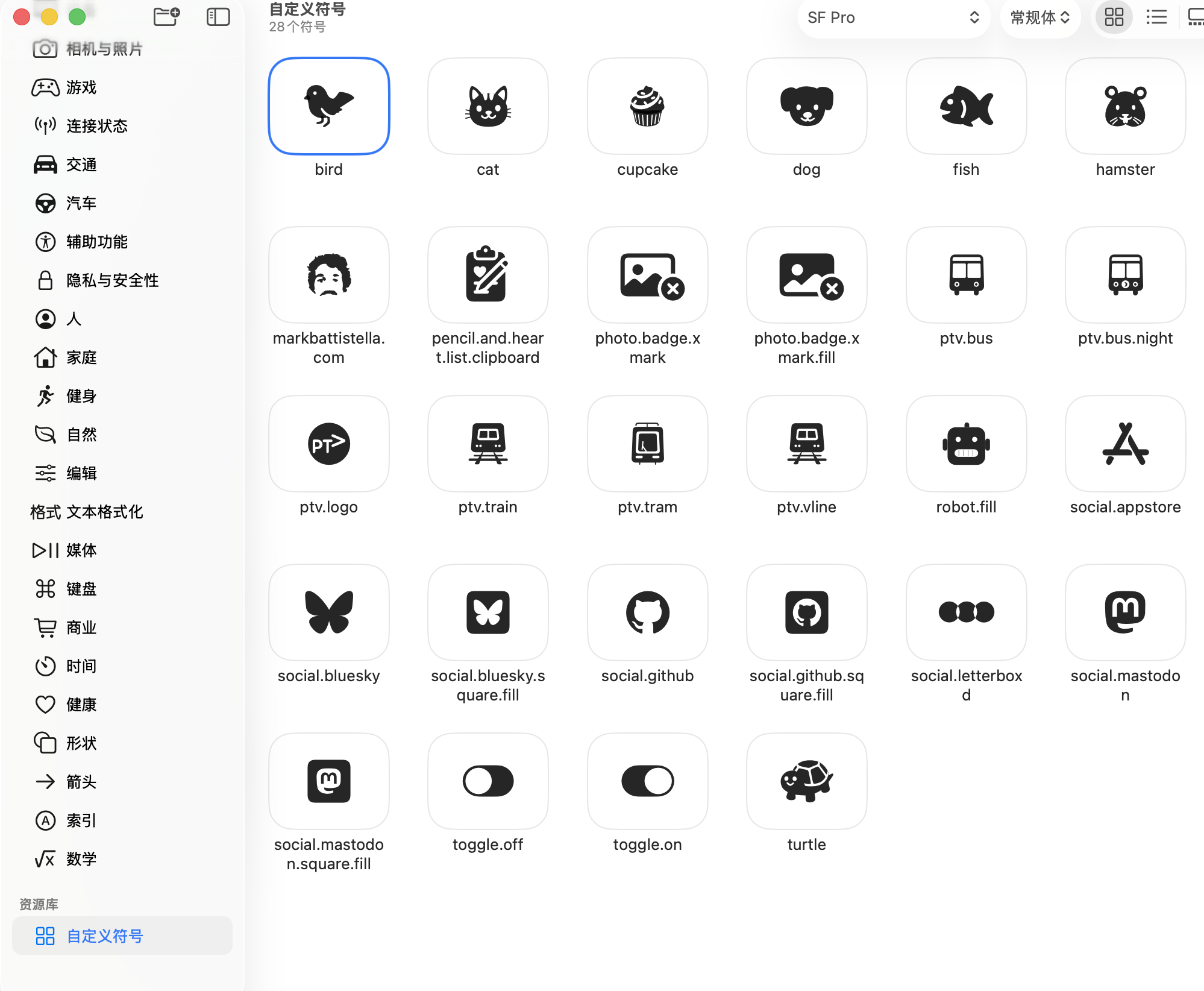

SF Symbols App 5 新增了动画查看器（Animation Viewer），可以在导出前预览并配置每种动画的行为。完整流程如下：
打开 SF Symbols App
↓
导入自定义 .svg 模板
↓
在 Animation Viewer 预览并选择动画效果
↓
添加图层注释（标记哪些图层参与动画）
↓
创建图层组（避免过度动画）
↓
选择目标平台与兼容性并导出
↓
将 .symbolset 拖入 Xcode Asset Catalog
4.2 图层组（Layer Groups）
默认情况下 SF Symbols 5 按图层运动，可能产生"零件四散"的奇怪效果。解决方案是将相关图层合并为图层组：
案例：魔方符号
✗ 按面分组 → 六个面各自弹跳，效果怪异
✓ 全部合并为一组 → 整个立方体一起弹跳，自然原则：在同一视觉深度、属于同一语义单元的图层应归入同一图层组。
5. 符号组件（Symbol Components）
5.1 什么是符号组件
Apple 为常见的"修饰图案"提供了现成组件，包括：
| 组件 | 语义 |
|---|---|
| Slash | 禁用 / 关闭 |
| Badge.plus | 添加 |
| Badge.minus | 移除 |
| Circle / Circle.fill | 圆形外壳 |
设计一致性原则：系统内置符号大量复用这些模式。自定义符号采用相同组件，可让用户在第一眼就感到"熟悉"。
5.2 使用方法
在 SF Symbols App 中：
- 右键点击自定义符号 → 将一个符号与组件合并
- 从组件库选择（例如 Slash）
- 系统自动生成新符号并处理：
- 正确的颜色注释
- 独立的斜线动画
- 多渲染模式适配（单色模式下自动变为擦除效果）
5.3 粗细补偿
符号组件内置可变模板支持（3 比例 × 9 粗细 = 27 种变体），系统会在符号尺寸缩小时自动加粗笔画，保证视觉重量与同尺寸的系统符号一致。
开发者可对极细体 / 黑体单独做微调（勾选 Override 后调整比例），中间粗细由系统自动插值。
6. 兼容性与导出
6.1 版本差异对照表
有一些动画虽然看上去很优美，但是一些版本中是不可以正常使用的
建议在实施动画之前要先做一层防爆，使用 @available 或版本判断即可
| 目标平台 | SF Symbols 版本 | 特性 |
|---|---|---|
| iOS 26+ / macOS Tahoe+ | 7 | Draw 动画、Variable Draw、渐变、增强 Magic Replace |
| iOS 17+ / macOS Sonoma+ | 5 | 完整动画支持、图层组、线框导出 |
| iOS 16 / macOS Ventura | 4 | 可变颜色、多色渲染，但无动作 |
| iOS 15 / macOS Monterey | 3 | 可变模板，无动画优化绘图 |
| iOS 14 / macOS Big Sur | 2 | 静态模板，无可变模板 |
6.2 导出时的兼容性设置
SF Symbols App 导出对话框中：
- 选择最新：生成带动画优化的完整绘图（线框视图）
- 选择 SF Symbols 3：生成更简单的绘图，旧系统可正常显示静态符号
- 选择 SF Symbols 2：生成静态模板，兼容最广
6.3 Objective-C 中的运行时版本判断
若需要在老系统上优雅降级（显示静态图标），使用 @available 或版本判断即可，符号动画 API 只在 iOS 17+ 可用：
if (@available(iOS 17.0, *)) {
[imageView addSymbolEffect:[NSSymbolVariableColorEffect effect].iterative.reversing];
} else {
// iOS 16 及以下：符号仍可正常显示，只是无动画
imageView.image = [UIImage systemImageNamed:@"wifi.router"];
}7. 最佳实践
7.1 优先使用 SF Symbols App 预览
在写代码前，先在 SF Symbols App 的 Animation Viewer 中预览效果，点击复制按钮可直接获取对应的 OC / Swift 代码片段，避免反复试错。
7.2 离散效果 vs 无限效果的选择
用户主动操作（点击、拖拽）→ 离散效果（Bounce、单次 Pulse）
系统后台状态（加载、连接）→ 无限效果（Variable Color、Scale）7.3 叠加多个效果时注意层次
同一 ImageView 可叠加多个效果，但要避免视觉噪音：
// 合理叠加：可变颜色 + 轻微缩放，表示"正在激活"
[imageView addSymbolEffect:[NSSymbolVariableColorEffect effect].iterative];
[imageView addSymbolEffect:[NSSymbolScaleEffect effectScalingUp]];
// 不建议：叠加三种以上动画，视觉混乱7.4 合理使用完成回调
过渡效果（Appear / Disappear）的完成回调适合处理：
- 动画结束后将视图从父视图移除
- 动画完成后触发下一步逻辑
[imageView addSymbolEffect:[NSSymbolDisappearEffect effect]
options:[NSSymbolEffectOptions options]
animated:YES
completionHandler:^(NSSymbolEffectCompletionContext *context) {
if (!context.isFinished) { return; } // 动画被中断，不处理
// 清理逻辑
[context.sender removeFromSuperview];
}];7.5 UISlider 内置动画
iOS 17 的 UISlider 在拇指滑到轨道两端时会自动触发弹跳动画。如果你的 UI 不需要这个效果，可以关闭：
self.slider.isSymbolAnimationEnabled = NO; // Swift 属性，OC 同名8. SF Symbols 7 新特性（WWDC 2025）
SF Symbols 7（随 iOS 26 / macOS Tahoe 推出）在动画和渲染层面带来了四项重要更新：Draw 动画、Variable Draw、Gradients（渐变）、以及增强的 Magic Replace。
8.1 Draw 动画（Draw On / Draw Off）
Draw 动画模拟手写笔画的有机流动，是 SF Symbols 7 最具表现力的新特性。符号从无到有（Draw On）或从有到无（Draw Off）地"描绘"自己。
三种播放模式
| 模式 | 说明 | 适用场景 |
|---|---|---|
byLayer（默认） |
各路径交错启动，产生渐进感 | 复杂多层符号 |
wholeSymbol |
所有层同时绘制，更简洁直接 | 简单符号、快速反馈 |
individually |
逐层依次绘制，等上一层完成再启动下一层 | 强调意图的分步动画 |
绘制方向由系统决定
Apple 根据符号语义预设了绘制方向：
- Wind 符号：从左到右（传达流动感）
- 阿拉伯字符：从右到左（匹配书写方向）
- 对称符号：从中心向两侧展开
- 含箭头的路径：箭头随描绘路径移动，末端才"落点"
UIKit / Objective-C 代码
// Draw On — 符号从无到有
[imageView addSymbolEffect:[NSSymbolDrawEffect effectDrawingOn]];
// Draw Off — 符号从有到无，带完成回调后移除视图
[imageView addSymbolEffect:[NSSymbolDrawEffect effectDrawingOff]
options:[NSSymbolEffectOptions options]
animated:YES
completionHandler:^(NSSymbolEffectCompletionContext *context) {
if (context.isFinished) {
[context.sender removeFromSuperview];
}
}];指定播放模式
// byLayer（默认，可省略）
[imageView addSymbolEffect:[[NSSymbolDrawEffect effectDrawingOn] byLayer]];
// wholeSymbol — 全符号同时绘制
[imageView addSymbolEffect:[[NSSymbolDrawEffect effectDrawingOn] wholeSymbol]];
// individually — 逐层依次绘制
[imageView addSymbolEffect:[[NSSymbolDrawEffect effectDrawingOn] individually]];使用版本判断降级
if (@available(iOS 26.0, *)) {
[imageView addSymbolEffect:[NSSymbolDrawEffect effectDrawingOn]];
} else {
// iOS 25 及以下：使用 Appear 替代
[imageView addSymbolEffect:[NSSymbolAppearEffect effect]];
}8.2 Variable Draw（可变绘制）
Variable Draw 是一种新的渲染预设（非动画效果），通过路径的"已绘制比例"直观表达进度或强度。与 Variable Color 不同，它改变的是路径的填充长度而非颜色透明度。
典型场景：
- 下载 / 上传进度条
- 温度计刻度
- 课程完成度
- 音量渐变指示
与 Variable Color 的区别
| 特性 | Variable Color | Variable Draw |
|---|---|---|
| 表达方式 | 图层透明度渐变 | 路径填充长度 |
| 视觉效果 | 颜色由深到浅 | 路径从头"画"到指定比例 |
| 适用场景 | 信号强度、激活状态 | 进度、强度 |
注意：同一符号可同时设计支持两种变量渲染，但运行时只能启用一种。使用
.default让系统选择该符号首选的模式。
UIKit / Objective-C 代码
// 创建带变量值的图像，variableValue: 0.0 ~ 1.0
UIImage *thermometerImage = [UIImage systemImageNamed:@"thermometer.sun"
variableValue:0.75
configuration:nil];
UIImageView *imageView = [[UIImageView alloc] initWithImage:thermometerImage];
// 更新进度，系统自动使用 Variable Draw 插值
- (void)updateProgress:(double)progress {
UIImage *newImage = [UIImage systemImageNamed:@"thermometer.sun"
variableValue:progress
configuration:nil];
// 使用 automatic 内容过渡，让系统选择最佳方式
[self.progressImageView setSymbolImage:newImage
contentTransition:[NSSymbolAutomaticContentTransition transition]];
}指定使用 Variable Draw 模式（iOS 26+）
if (@available(iOS 26.0, *)) {
// 显式指定渲染模式为 Draw（而非 Color）
UIImageSymbolConfiguration *config =
[UIImageSymbolConfiguration configurationWithVariableRenderingMode:UIImageSymbolVariableRenderingModeDraw];
UIImage *image = [UIImage systemImageNamed:@"thermometer.sun"
variableValue:0.5
configuration:config];
imageView.image = image;
}8.3 Gradients（渐变）
SF Symbols 7 支持对符号应用线性渐变，单一源颜色即可生成有层次感的视觉效果，在较大尺寸时表现尤为突出。
特性：
- 线性渐变，由单一颜色自动推导明暗
- 支持所有渲染模式（Monochrome / Hierarchical / Palette / Multicolor）
- 系统色和自定义色均可
UIKit / Objective-C 代码
// 单色渐变（Monochrome Gradient）
UIImageSymbolConfiguration *gradientConfig =
[UIImageSymbolConfiguration configurationWithHierarchicalColor:[UIColor systemBlueColor]];
// iOS 26 新增渐变配置（示意，具体 API 以 Xcode 文档为准）
UIImage *gradientImage = [UIImage systemImageNamed:@"star.fill"
withConfiguration:gradientConfig];
imageView.image = gradientImage;提示：在 SF Symbols App 7 中，可以在画廊视图直接预览渐变效果，找到满意的配置后点击"复制代码"按钮获取 OC / Swift 代码片段。
8.4 Magic Replace 增强
Magic Replace 在 SF Symbols 5 时首次引入，负责识别两个相关符号并平滑切换（例如 play.fill → pause.fill）。SF Symbols 7 对其进行了两项增强：
增强 1：Enclosure Matching（封闭匹配）
系统识别两个符号是否共享相同的"外壳"（如圆形、方形边框），若匹配则保留外壳不动，仅替换内部图层。
符号 A 符号 B
[ play ] → [ pause ]
↑ 圆形外壳保持静止，内部图标用 Draw 动画替换增强 2：自动集成 Draw 动画
新的 Magic Replace 会自动为替换过程加入 Draw 效果：
- 离场符号：Draw Off
- 入场符号：Draw On
// 无需额外配置，setSymbolImage:contentTransition: 自动使用增强版 Magic Replace
UIImage *pauseImage = [UIImage systemImageNamed:@"pause.circle.fill"];
[imageView setSymbolImage:pauseImage
contentTransition:[NSSymbolAutomaticContentTransition transition]];
// 系统自动判断是否有匹配封闭 → 应用增强 Magic Replace8.5 自定义符号的 Draw 注释（导航点）
要让自定义符号支持 Draw 动画，需要在 SF Symbols App 7 中为每条路径添加导航点（Guide Points），告诉系统绘制的起点、终点和路径走向
注意这一部分内容以文字形式讲解可能会有些问题，建议各位移步WWDC视频观看
导航点类型
| 类型 | 形状 | 作用 |
|---|---|---|
| Start Point | 空心圆 ○ | 路径起始位置 |
| End Point | 实心圆 ● | 路径结束位置 |
| Guide Point | 空心圆 ○ | 路径转折点（紧转弯处必加） |
| Corner Point | 菱形 ◇ | 锐角转折 |
不同路径类型的注释策略
简单直线路径（如 line.diagonal****）：
1. 放置起点（Start Point）
2. 放置终点（End Point）
→ 完成，系统自动绘制方向多转折路径（如 scribble 涂鸦符号）：
1. 在每个紧转折处额外放置 Guide Point
2. 保证路径平滑，避免绘制跳跃多路径符号（如 line.3.horizontal 三横线）：
- 为每条线独立注释
- 可为不同路径设置不同绘制方向
- 拖动起点越过已有导航点 → 方向自动反转双向绘制（如 wave.3.up 波浪）：
- 在路径中心放置起点
- 在两侧分别放置 Guide Point
- 系统识别为双向（显示两个箭头）
- 启用"对齐"确保各层起点对齐，保持对称封闭路径（如 circle 圆形）：
- 首个导航点自动同时作为 Start 和 End（显示胶囊形状 ◇）
- 默认顺时针绘制
- 右键 → 切换为逆时针Attachment（附着）
对于箭头等"随路径移动但本身不是绘制对象"的元素，使用附着功能：
1. 将箭头图层拖动到已放置的导航点上
2. 箭头随该导航点沿路径移动
3. 要求箭头必须是独立路径（非混合形状）Weight 权重插值规则
| 规则 | 说明 |
|---|---|
| 主注释权重 | 只能在 Regular 权重中添加/删除导航点 |
| 自动插值 | Ultralight / Black 权重由系统自动插值 |
| 顺序一致性 | 各权重间导航点顺序必须相同，橙色标记 = 顺序错误 |
| 验证方式 | 开启"导航点编号"视图，逐一核对编号是否连续 |
Variable Draw 的自定义符号配置
在 SF Symbols App 7 中：
1. Settings → 启用 Variable Rendering
2. Layer List → 点击 Variable Draw 按钮
3. 仅勾选应展示进度的图层
（例：温度计只勾选刻度层，外框保持完整显示）
4. 使用变量渲染滑块（0 ~ 100%）预览效果附录：常用 Objective-C API 速查（更新至 SF Symbols 7）
| 操作 | 代码 |
|---|---|
| 添加无限效果 | [iv addSymbolEffect:effect] |
| 添加离散效果（N次） | [iv addSymbolEffect:effect options:[NSSymbolEffectOptions optionsWithRepeatCount:N] animated:YES] |
| 移除指定类型效果 | [iv removeSymbolEffectOfType:effect] |
| 内容过渡（替换） | [iv setSymbolImage:img contentTransition:transition] |
| 带完成回调的效果 | [iv addSymbolEffect:effect options:opt animated:YES completionHandler:^(NSSymbolEffectCompletionContext *ctx){...}] |
| 不带动画添加效果 | [iv addSymbolEffect:effect options:opt animated:NO] |
| 变量值图像 | [UIImage systemImageNamed:@"wifi" variableValue:0.5 configuration:nil] |
| Draw On（iOS 26+） | [iv addSymbolEffect:[NSSymbolDrawEffect effectDrawingOn]] |
| Draw Off（iOS 26+） | [iv addSymbolEffect:[NSSymbolDrawEffect effectDrawingOff]] |
| Draw 整体播放 | [[NSSymbolDrawEffect effectDrawingOn] wholeSymbol] |
| Draw 逐层播放 | [[NSSymbolDrawEffect effectDrawingOn] individually] |
引用资料
[1] WWDC23 Session 10258 — 在 App 中为符号添加动画效果
https://developer.apple.com/cn/videos/play/wwdc2023/10258
[2] WWDC23 Session 10257 — 创建带有动画效果的符号
https://developer.apple.com/cn/videos/play/wwdc2023/10257
[3] WWDC25 Session 337 — SF Symbols 7 新功能
https://developer.apple.com/videos/play/wwdc2025/337/
[4] WWDC23 Session 10197 — SF Symbols 5 的新功能
https://developer.apple.com/cn/videos/play/wwdc2023/10197
[5] SF Symbols App
https://developer.apple.com/sf-symbols/
[6] Apple 开发者文档 — NSSymbolEffect
https://developer.apple.com/documentation/symbols/nssymboleffect
[7] Apple 开发者文档 — UIImageView Symbol Effect APIs
https://developer.apple.com/documentation/uikit/uiimageview
